Перед тем как выполнить установку световода согласно приведенных этапов, необходимо получить всю разрешительную документацию согласованную с надзорными органами и эксплуатирующей компанией здания.
Необходимо иметь:
1. Проект производства работ (ППР)
2. Строительную документацию в которой есть узлы прохода световода через несущее покрытие здания.
3. Допуск СРО - для компании выполняющей строительные работы
4. Сертификат - для компании выполняющей монтаж световодов от завода производителя ООО "Солавэй"
В данной технологической карте приведена лишь часть обязательных необходимых требований для установки световода на плоской кровле. Данную работу выполняли квалифицированные рабочие обученные компанией ООО "Соларжи" (имеется сертификат от производителя).
3. Допуск СРО - для компании выполняющей строительные работы
4. Сертификат - для компании выполняющей монтаж световодов от завода производителя ООО "Солавэй"
В данной технологической карте приведена лишь часть обязательных необходимых требований для установки световода на плоской кровле. Данную работу выполняли квалифицированные рабочие обученные компанией ООО "Соларжи" (имеется сертификат от производителя).
Этап № | Описание этапа работы | Визуализация этапа работы | Примечание |

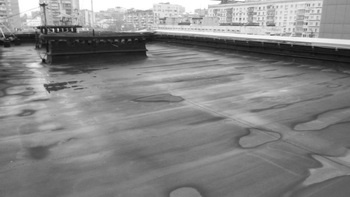

1 | Подготовка и разметка будущего места под монтаж световода Очистить будущее место от мусора Разметить согласно ППР |
![]() |
1. Рулетка 2. Мел 3. Мешки под мусор Допуск СРО |

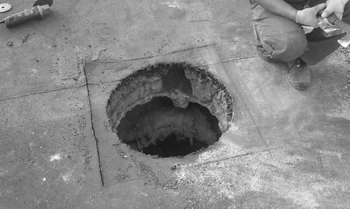

2 | Выполнить пробивку отверстия Очистить помещение от оргтехники и мебели Под местом пробивки поставить урну размером не менее отверстия на твердое основание |
![]() |
1. Топор 2. Молоток 3. Перфоратор 4. "Отбойный молоток" 5. Мешки под мусор 6. Урна 7. Щетка Допуск СРО |
3 | Подготовить отверстие для установки световода Очистить края отверстия чтобы не было выступающих частей (сбить молотком или топором) |
![]() |
1. Молоток 2. Топор 3. Щетка 4. Мешки для мусора Допуск СРО |

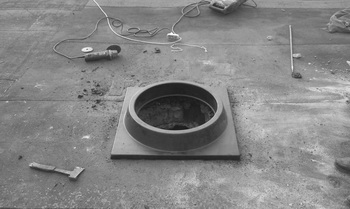

4 | Установить фартук | ![]() |
СертификатДопуск СРО |
5 | Разметить и нарезать кровельный ГИ материал Подготовить битумную мастику |
![]() |
Соблюдать меры пожарной безопасности! Огнетушители Допуск на огневые работы ИнструментЭтап №1 и №2 |

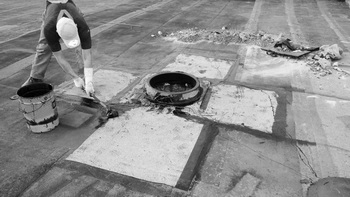

6 | Выполнить гидроизоляцию | ![]() |
Соблюдать меры пожарной безопасности!ОгнетушителиДопуск на огневые работы |

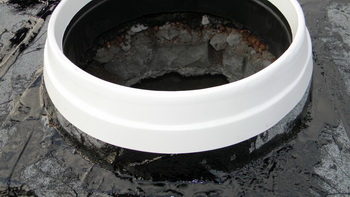

7 | Установить Манжету |
|
|
8 | Выровнять манжету на фартуке |
|
1. Уровень строительный |

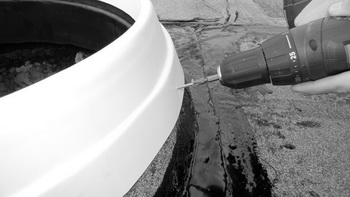

9 | Закрепить манжету с помощью саморезов по периметру. (не перетягивать) |
|
1.Шуруповерт |
10 | В пространство между фартуком и кровлей установить утеплитель |
|
Не плотно! |

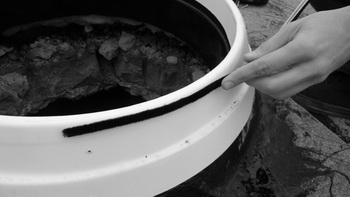

11 | Приклеить щеточный уплотнитель на манжету как показано на фото | ![]() |
|

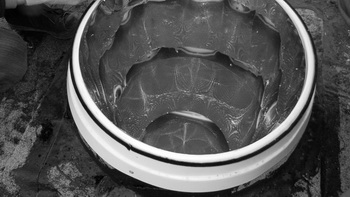

12 | Собрать и установить тубус как указано в инструкции. Обрезать лишнюю часть тубуса. |
|
Скачать инструкцию можно здесь |

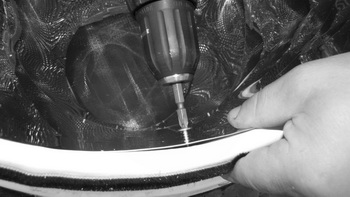

13 | Закрепить тубус саморезами изнутри световода по периметру |
|
Не перекручивать! |

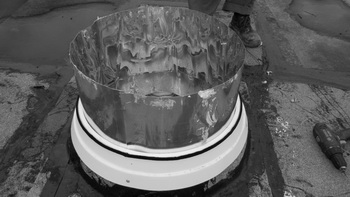

14 | Вид собранного и закрепленного тубуса |
|
В световод не должно ни чего попадать. после сборки необходимо сразу его накрыть колпаком и готовить термобарьер к монтажу |
15 | Установить термобарьер и купол |
|
Работать необходимо в перчатках, так как может повредится зеркало тубуса |

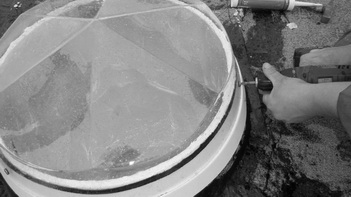

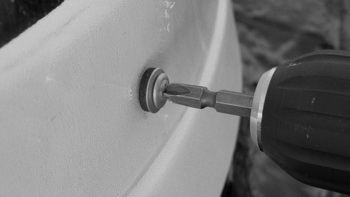

16 | Зафиксировать с помощью саморезов |
|
Не перетягивать |

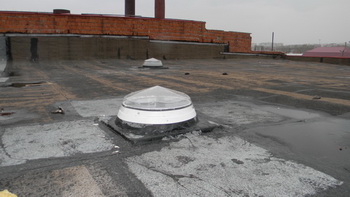

17 | ВСЕ! Верхняя часть световода Solarway собрана! |
|
Убрать мусор после окончания работ |

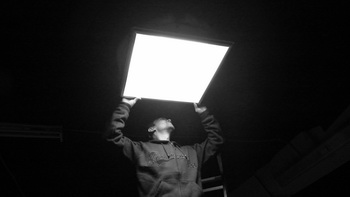

18 | Сборка потолочной части в "Армстронг" |
|
Выполнить согласно инструкции |
19 |
Сборка без потолочной части. |
|
Выполнить согласно инструкции |

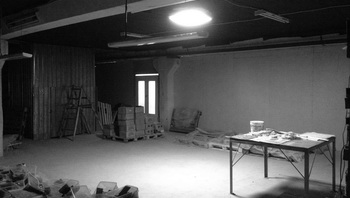

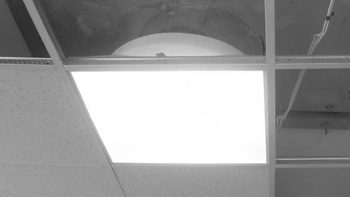

20 | Готовый, работающий, световод в производственной части здания. |
|
Площадь помещения 120 м2 Площадь которую освещает световод 43 м2 |
21 |
Готовый, работающий, световод в офисной части здания. (Кабинет) |
|
Площадь помещения 20м2 Площадь, которую освещает световод 20м2 |
Посмотреть видео
